KH-5024,KH-5930,开关量输出隔离安全栅

开关量输出隔离安全栅
概述 . 主要技术规格
将安全区的电源通过开关接点 (或晶体管、逻辑电平信号) 方式来控制危险区的现场设备，输出隔离的逻辑电压信号。适合用于驱动电磁阀、报警器等本安设备以及其它没有能量储存的简单设备。
● 供电电源
供电电压范围：15～30VDC
额定供电电压：24VDC
电流消耗(24VDC供电, 45mA输出)：单通道 < 75mA 双通道 < 110mA
● 从安全区输入
输入类型: 适合触点开关、晶体管或逻辑电平信号
A. 选择触点开关：输入开关闭合 ≤5V
                 输入开关打开 15~30V
                 输入电流 ≤3mA / 24V
                 开关延时≤2ms
B. 选择晶体管：电气容量 30VDC,100mA
电平信号：高电平≥ 4.5V / 低电平 ≤1V
输入特性: 输入开关闭合或晶体管导通, 向危险区设备供电。
                    输入开关断开或晶体管不导通, 不向危险区设备供电。
● 向危险区输出
输出信号：逻辑电压信号
输出等效电路（图一）：
输出特性曲线（图二）：
最小输出电压45mA时,12V
最大输出电压24V
最大输出电流45mA
● 综合通用参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
响应时间：< 10ms
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
机壳材质阻燃：ABS
外形尺寸：16×116×110(mm)
工作环境温度： -20～＋60℃）
适用于连接的现场设备及所处危险区域： 阀门定位器，电气
转换器等本安设备。0区、1区、2区；IIA、IIB、IIC 危险区。
● 安全防爆认证参数
防爆等级标志： [Exia Ga]IIC
Um = 250VAC/DC  Uo =25VDC   Io = 140mA

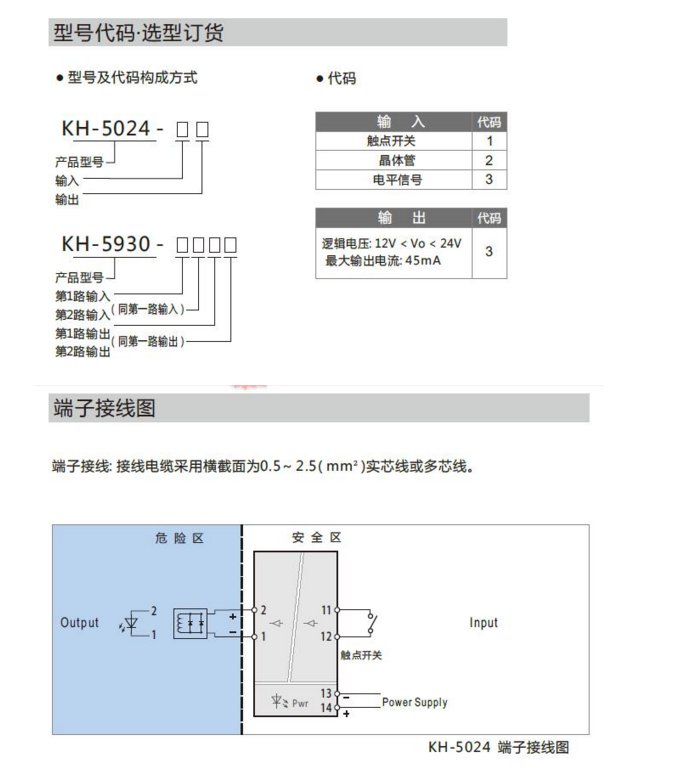

Po = 0.88W   Lo =1.32 mH   Co = 0.11μF
