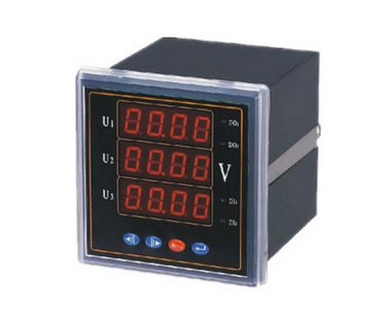

MT-B140S90-3U 三相电压表

MT-B140S90-3U 三相电压表

一、产品概述：

    MT-B140S系列三相智能电测表是一种可设置CT和PT变比，具有模拟量变送输出、继电器输出等功能，配备RS485通讯接口的智能系列仪表。可用于测量三相回路中的电压参数值。该系列产品以安装简便，操作简洁、准确度高特点，主要替代了目前用于400V低压柜中的指针式仪表、电量变送器等测量、显示、变送装置。

二、产品特点：

   测量:三相电压表。

   显示：三排LED数码管显示。

   通讯：RS485通讯，MODBUS-RTU协议。

   输入: 3路开关量输入。

   输出: 2路开关量输出、1路模拟量输出。

   扩展：可直接从电流、电压互感器输入信号，现场可编程设置输入参数变比。

   功能：四位显示、量程显示任意设定。

   用途：进线、母线以及重要配出回路，适用GCS、GCK、MNS、GGD等柜型。

三、产品类型：

   三相电压表

四、技术参数：

测 量      参 数       精 度       位 数           范 围

           电 压       0.2%          4           0-9999/kv



输 入  额定值      电压：100V/400V；电流：5A，允许20%的超限（1A可选）

       过  载      电压：2倍额定值（连续）

                          电流：2倍额定值（连续），20倍额定值/1秒

       负  荷      电压：<0.4VA；电流<0.1VA

       开关量输入  数量：4路

输 出  开关量输出：

       数  量      2路

       输出类型    机械触点

       输出容量    5A/250V AC或30V DC

       模拟量输出：

       数  量      4路

       分 辨 率    12bit

       范  围      4～20mA  DC

       负载能力    4～20mA    负载电阻：500Ω

通 讯  类  型      RS485

       波特率      1200-19200bps

       协  议      MODBUS-RTU

       功  能      读出、写入设置参数

                   读出实际测量值

                   执行操作命令

环 境  运行温度    -25℃～+55℃

       存储温度    -40℃～+85℃

       相对湿度    5%～95%RH (不结露)

电 源  85～265V AC，50/60Hz;（100～280V DC） 整机功耗： ≤5W

五、开孔尺寸：90*90
