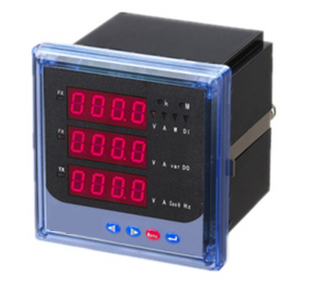

MT-B140S110 三相多功能表
一、产品概述：
MT-B140S系列三相智能电测表是一种可设置CT和PT变比，具有模拟量变送输出、继电器输出等功能，配备RS485通讯接口的智能系列仪表。可用于测量三相回路中的电压、电流、有功功率、无功功率等电参数值。该系列产品以安装简便，操作简洁、准确度高特点，主要替代了目前用于400V低压柜中的指针式仪表、电量变送器等测量、显示、变送装置。
二、产品特点：
测量:三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能。
显示：三排LED数码管显示。
通讯：RS485通讯，MODBUS-RTU协议。
输入: 3路开关量输入。
输出: 2路开关量输出、1路模拟量输出。
扩展：可直接从电流、电压互感器输入信号，现场可编程设置输入参数变比。
功能：四位显示、量程显示任意设定。
用途：进线、母线以及重要配出回路，适用GCS、GCK、MNS、GGD等柜型。
三、产品类型：
三相电流表
三相电压表
三相电压电流组合表
三相功率表
三相电度表
三相多功能表
四、技术参数：
测 量 参 数 精 度 位 数 范 围
电 压 0.2% 4 0-9999/kv
电 流 0.2% 4 0-9999/kv
有功功率 0.2% 4 -9999-9999/MW
无功功率 0.2% 4 -9999-9999/MVAR
视在功率 0.2% 4 0-9999/KVA
功率因数 0.2% 4 -1.000-0-1.000
频 率 0.2% 4 45.00-65.00/HZ
有功电度 1.0% 12 0-9999999999.9/KWH
无功电度 1.0% 12 0-9999999999.9/KVARH
输 入 额定值 电压：100V/400V；电流：5A，允许20%的超限（1A可选）
过 载 电压：2倍额定值（连续）
电流：2倍额定值（连续），20倍额定值/1秒
负 荷 电压：<0.4VA；电流<0.1VA
开关量输入 数量：4路
输 出 开关量输出：
数 量 2路
输出类型 机械触点
输出容量 5A/250V AC或30V DC
模拟量输出：
数 量 4路
分 辨 率 12bit
范 围 4～20mA DC
负载能力 4～20mA 负载电阻：500Ω
通 讯 类 型 RS485
波特率 1200-19200bps
协 议 MODBUS-RTU
功 能 读出、写入设置参数
读出实际测量值
执行操作命令
环 境 运行温度 -25℃～+55℃
存储温度 -40℃～+85℃
相对湿度 5%～95%RH (不结露)
电 源 85～265V AC，50/60Hz;（100～280V DC） 整机功耗： ≤5W
五、开孔尺寸：110*110
