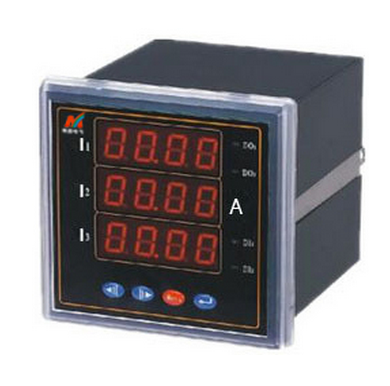

MT-B140S90-3I 三相电流表

MT-B140S90-3I 三相电流表

一、产品概述：

    MT-B140S系列三相智能电测表是一种可设置CT和PT变比，具有模拟量变送输出、继电器输出等功能，配备RS485通讯接口的智能系列仪表。可用于测量三相回路中的电流参数值。该系列产品以安装简便，操作简洁、准确度高特点，主要替代了目前用于400V低压柜中的指针式仪表、电量变送器等测量、显示、变送装置。

二、产品特点：

   测量:三相电流表。

   显示：三排LED数码管显示。

   通讯：RS485通讯，MODBUS-RTU协议。

   输入: 3路开关量输入。

   输出: 2路开关量输出、1路模拟量输出。

   扩展：可直接从电流、电压互感器输入信号，现场可编程设置输入参数变比。

   功能：四位显示、量程显示任意设定。

   用途：进线、母线以及重要配出回路，适用GCS、GCK、MNS、GGD等柜型。

三、产品类型：

   三相电流表

四、技术参数：

测 量        参 数      精 度         位 数         范 围

             电 流       0.2%           4         0-9999/kv

输 入   额定值   电压：100V/400V；电流：5A，允许20%的超限（1A可选）

        过   载  电压：2倍额定值（连续）

        电   流：2倍额定值（连续），20倍额定值/1

        负   荷  电压：<0.4VA；电流<0.1VA

        开关量输入   数量：4路

输 出   开关量输出：

        数   量： 2路

        输出类型：机械触点

        输出容量：5A/250V AC或30V DC

        模拟量输出：

        数   量： 4路

        分 辨 率：12bit

        范   围： 4～20mA  DC

        负载能力：4～20mA

        负载电阻：500Ω

通 讯   类   型： RS485

        波特率： 1200-19200bps

        协   议：MODBUS-RTU

        功   能：读出、写入设置参数

                 读出实际测量值

                 执行操作命令

环 境   运行温度：-25℃～+55℃

        存储温度：-40℃～+85℃

        相对湿度：5%～95%RH (不结露)

电 源   85～265V AC，50/60Hz;（100～280V DC） 整机功耗： ≤5W

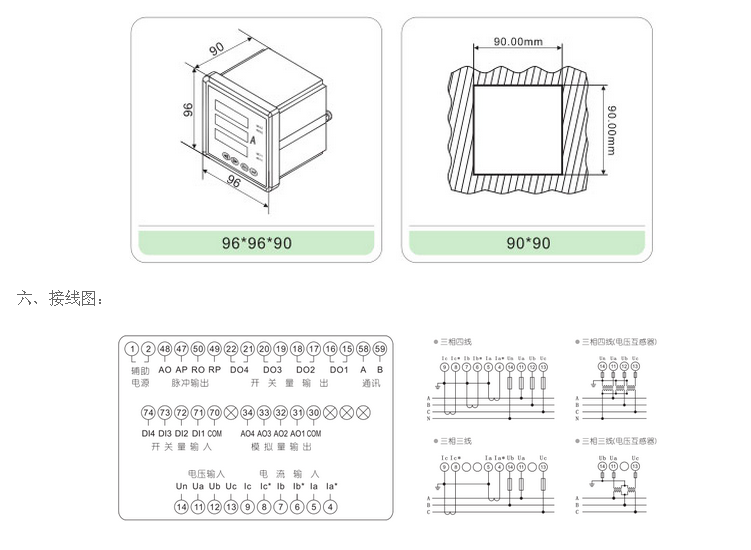

五、开孔尺寸：90*90
