1.产品简介：
SWP-GFC系列高精度型单回路数字/光柱显示控制器集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。0.2%高测量精度，通道算术运算功能，使用更为简单方便。

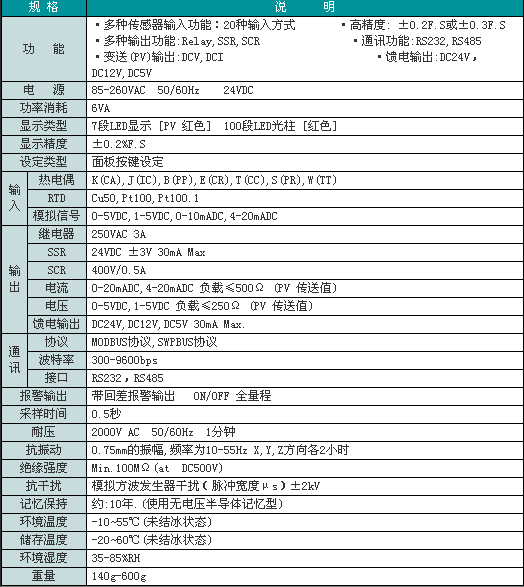

2.产品参数:
技术参数
型普表
|
型 号
|
代 码
|
说 明
|
|||||||||||
|
SWP-GFC
|
□
|
□□
|
-□
|
□
|
-□□
|
-□
|
-□
|
-□
|
-□
|
-□
|
-□
|
-□
|
SWP-GFC系列单回路数字显示控制器
|
|
SWP-GFCT
|
□
|
□□
|
-□
|
□
|
-□□
|
-□
|
-□
|
-□
|
-□
|
-□
|
-□
|
-□
|
SWP-GFCT系列单回路光柱显示控制器
|
|
外形尺寸
|
1
4
7
8
9
|
48×48mm*1
96×48mm（横）,48×96mm（竖）*2
72×72mm*1
160×80mm（横）,80×160mm（竖）*2
96×96mm*2
|
|||||||||||
|
控制作用
|
01
03
04
|
测量显示
三位式控制
四限控制或四限报警输出
|
|||||||||||
|
通讯方式
|
-□
|
参见 “通讯方式”
|
|||||||||||
|
输出方式
|
-□
|
参见 “输出方式”
|
|||||||||||
|
输入类型
|
-□□
|
参见 “输入类型”
|
|||||||||||
|
第一报警
方 式
|
-N
-H
-L
|
无报警（可省略）
上限报警
下限报警
|
|||||||||||
|
第二报警
方 式
|
-N
-H
-L
|
无报警（可省略）
上限报警
下限报警
|
|||||||||||
|
第三报警
方 式
|
-N
-H
-L
|
无报警（可省略）
上限报警
下限报警
|
|||||||||||
|
第四报警
方 式
|
-N
-H
-L
|
无报警（可省略）
上限报警
下限报警
|
|||||||||||
|
馈电输出
|
-P
|
DC24V馈电输出
|
|||||||||||
|
供 电
方 式
|
-W
-T
|
DC24V供电
AC85~260V供电（开关电源，可省略）
|
|||||||||||
|
外形特征
|
-S
|
竖式显示仪表
|
|||||||||||
*1： GFC10、GFC70 通讯、输出、馈电功能节点总数≤3个
*2： GFC40、GFC80、GFC90、GFCT80 通讯、输出、馈电功能节点总数≤4个
※：备注：默认是横式显示仪表
※：仅GFCT80型号提供光柱显示功能
★通讯方式：
|
选型代码
|
0
|
2
|
3
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-485
|
特殊规格
|
★输出方式：
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
输出方式
|
无输出
|
继电器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR输出
|
SSR输出
|
特殊规格
|
SOT输出
|
★输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA开方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V开方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V开方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
可切换输入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
SWP-GFC401,SWP-GFC403,SWP-GFC404，SWP-GFC701,SWP-GFC703,SWP-GFC704
SWP-GFC801,SWP-GFC803,SWP-GFC804，SWP-GFC901,SWP-GFC903,SWP-GFC904
SWP-GFCT101,SWP-GFCT103,SWP-GFCT104，SWP-GFCT401,SWP-GFCT403,SWP-GFCT404
SWP-GFCT701,SWP-GFCT703,SWP-GFCT704，SWP-GFCT801,SWP-GFCT803,SWP-GFCT804
SWP-GFCT901,SWP-GFCT903,SWP-GFCT904
