1.产品简介：
可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示），三路测量同屏显示，使测量值的显示更为清晰直观。
2.产品参数:

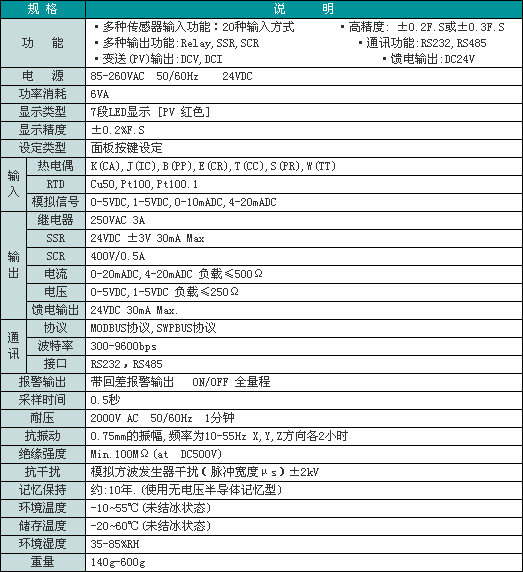

技术参数
型普表
|
型号
|
代 码
|
说 明
|
||||||||||||
|
SWP-GFS
|
□
|
□□
|
-□
|
□
|
-□□
|
/□□
|
/□□
|
-□
|
□
|
□
|
-□
|
-□
|
-□
|
SWP-GFS系列三回路数字显示控制器
|
|
外形尺寸
|
4
8
9
|
96×48mm(横),48×96mm(竖)
160×80mm(横),80×160mm(竖)
96×96mm
|
||||||||||||
|
控制作用
|
31
33
|
测量显示
三位式控制
|
||||||||||||
|
通讯方式
|
-□
|
参见 “通讯方式”
|
||||||||||||
|
输出方式
|
□
|
参见 “输出方式”
|
||||||||||||
|
第一路
输入类型
|
-□□
|
参见 “输入类型”
|
||||||||||||
|
第二路
输入类型
|
/□□
|
参见 “输入类型”
|
||||||||||||
|
第三路
输入类型
|
/□□
|
参见 “输入类型”
|
||||||||||||
|
第一路
报警方式
|
-N
-H
-L
|
无报警（可省略）
上限报警
下限报警
|
||||||||||||
|
第二路
报警方式
|
N
H
L
|
无报警（可省略）
上限报警
下限报警
|
||||||||||||
|
第三路
报警方式
|
N
H
L
|
无报警（可省略）
上限报警
下限报警
|
||||||||||||
|
馈电输出
|
-P
-2P
-3P
|
DC24V馈电输出
2路DC24V馈电输出
3路DC24V馈电输出
|
||||||||||||
|
供 电
方 式
|
-W
-T
|
DC24V供电
AC85~260V供电（开关电源，可省略）
|
||||||||||||
|
外形特征
|
-S
|
竖式显示仪表
|
||||||||||||
※：GFS43、GFS83、GFS93 通讯、输出、馈电功能节点总数≤3个
※：备注：默认是横式显示仪表
★通讯方式：
|
选型代码
|
0
|
2
|
3
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-485
|
特殊规格
|
★输出方式：
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
输出方式
|
无输出
|
继电器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR输出
|
SSR输出
|
特殊规格
|
SOT输出
|
★输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA开方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V开方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V开方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
可切换输入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
SWP-GFS431,SWP-GFS433，SWP-GFS831,SWP-GFS833
SWP-GFS931,SWP-GFS933
