1.产品简介：
用于工业控制系统多测量点的巡回检测、显示和报警。16通道全隔离输入，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。

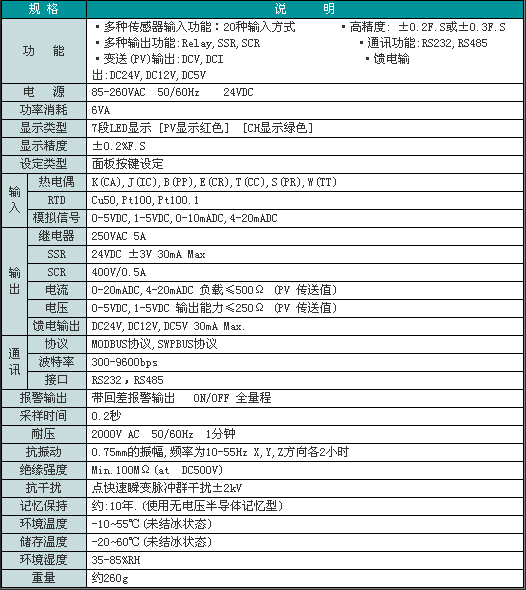

2.产品参数:
技术参数
型普表
|
型 号
|
代 码
|
说 明
|
||||||||
|
SWP-GFM
|
□
|
-□□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
-□
|
SWP-GFM系列多路巡检控制仪
|
|
外形尺寸
|
8
9
|
160×80×140mm,80×160×140mm
96×96×140mm （长×宽×深）
|
||||||||
|
控制作用
|
-□□
|
参见 “控制作用”
|
||||||||
|
通讯方式
|
-□
|
参见 “通讯方式”
|
||||||||
|
输出方式
|
□
|
参见 “控制输出方式”*2
|
||||||||
|
输入类型
|
-□□
|
参见“输入类型”*1
|
||||||||
|
第一报警方式
|
-□
|
参见“报警方式”*2
|
||||||||
|
第二报警方式
|
□
|
参见“报警方式”
|
||||||||
|
供电方式
|
-W
-T
|
DC24V供电
AC85~260V供电（开关电源）
|
||||||||
|
外形特征
|
-S
|
竖式显示仪表
|
||||||||
*1：仪表一般为输入同一类型信号，如需各通道输入不同的信号，请在订货时详细注明各通道的输入信号类型。
*2：统一控制/报警输出：即仪表所有通道共用一个（或多个）报警输出继电器，或所有通道共用一组变送控制输出。统一控制/报警输出仪表分以下两种报警方式。
a.不带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警则报警输出关闭。
b.带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警但报警输出继续，直至所有通道均无报警方停止输出。
c.分别控制/报警输出：即仪表各测量通道均有一个（或多个）报警继电器输出报警，报警输出互相独立。或各测量通道均有一组相互独立的变送控制输出。当输入通道≤8时，可选择分别带上下限/路报警输出，当输入通道＞8、≤16时，可选择上限或下限/路报警输出。
※：备注：默认是横式显示仪表
★控制作用：
|
代码
|
06
|
07
|
08
|
09
|
14
|
|
控制作用
|
八路巡检
测量显示
|
八路巡检统一
控制/报警输出
|
八路巡检分别
控制/报警输出
|
十六路巡检
测量显示
|
十六路巡检统一
控制/报警输出
|
★通讯方式：
|
代码
|
0
|
2
|
3
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-485
|
特殊规格
|
★控制输出方式：
|
代码
|
0
|
1
|
2
|
3
|
4
|
5
|
|
输出方式
|
无输出
|
继电器
|
4~20mA
|
0~10mA, ,
|
1~5V
|
0~5V
|
★输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA开方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V开方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V开方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
可切换输入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
★报警方式：
|
代码
|
N
|
H
|
L
|
|
报警方式
|
无位式控制或报警（可省略）
|
位式上限控制或上限报警
|
位式下限控制或下限报警
|
