1.产品简介：
SWP-GFY系列数字/光柱显示智能模拟输出操作器接收从DCS系统或智能调节器来的0-10mA/4-20mA/0-5V/1-5V阀位给定输出信号，再由伺服放大器去驱动电动调节阀门或由电气转换器和阀门定位器去驱动气动薄膜阀，适合于作为DOS系统回路调节控制输出和智能调节器控制输出的后备操作器使用。
2.产品参数:

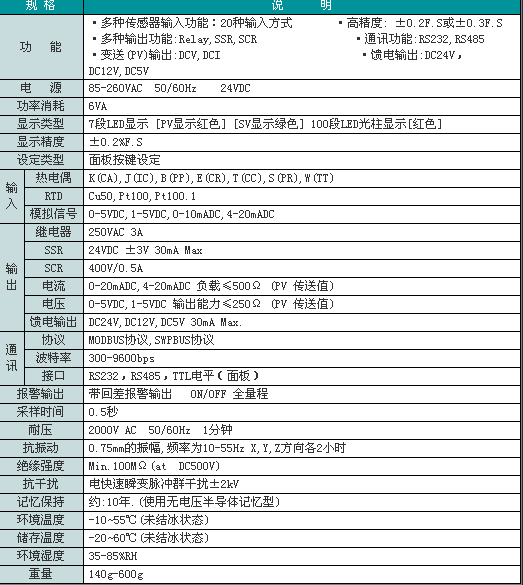

技术参数
型谱表
|
型 号
|
代 码
|
说 明
|
|||||||||||
|
SWP-GFY
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
/□□
|
-□
|
□
|
-□
|
-□
|
-□
|
SWP-GFY系列数字显示手动操作器
|
|
SWP-GFYT
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
/□□
|
-□
|
□
|
-□
|
-□
|
-□
|
SWP-GFYT系列光柱显示手动操作器
|
|
外形尺寸
|
4
7
8
9
|
96×48mm（横式），48×96（竖式）
72×72mm
160×80mm（横式）,80×160mm（竖式）
96×96mm
|
|||||||||||
|
控制作用
|
37
|
智能模拟输出后备操作器
|
|||||||||||
|
通讯方式
|
-□
|
参见 “通讯方式”
|
|||||||||||
|
控制输出方式
|
□
|
参见 “输出方式”
|
|||||||||||
|
变送输出方式
|
□
|
参见 “输出方式”
|
|||||||||||
|
阀位反馈
输入类型
|
-□□
|
参见“输入类型”
|
|||||||||||
|
外给定
输入类型
|
/□□
|
参见“输入类型”
|
|||||||||||
|
第一报警方式
|
-N
-H
-L
-M
-K
|
无报警
上限报警
下限报警
远程强制手动输入
手动状态信号输出
|
|||||||||||
|
第二报警方式
|
N
H
L
|
无报警
上限报警
下限报警
|
|||||||||||
|
馈电输出
|
-P
|
DC24V馈电输出
|
|||||||||||
|
供电方式
|
-W
-T
|
DC24V供电
AC85~260V供电（开关电源）（可省略）
|
|||||||||||
|
外形特征
|
-S
|
竖式显示仪表
|
|||||||||||
※：GFY70通讯、变送输出、馈电功能只能指定其中一项
※：GFY40、GFY80、GFY90、GFYT80 通讯、输出、馈电功能节点总数≤3个
※：仅GFYT80型号提供光柱显示功能
※：备注：默认是横式显示仪表
★通讯方式：
|
选型代码
|
0
|
2
|
3
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-485
|
特殊规格
|
★输出方式：
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
输出方式
|
无输出
|
继电器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR输出
|
SSR输出
|
特殊规格
|
SOT输出
|
★输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA开方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V开方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V开方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
可切换输入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
