1.产品简介：
SWP-LCD-R小型单色无纸记录仪是一种智能化的多功能二次仪表，适合于对各种过程常量进行检测，控制，记录与远传。
2.产品参数:

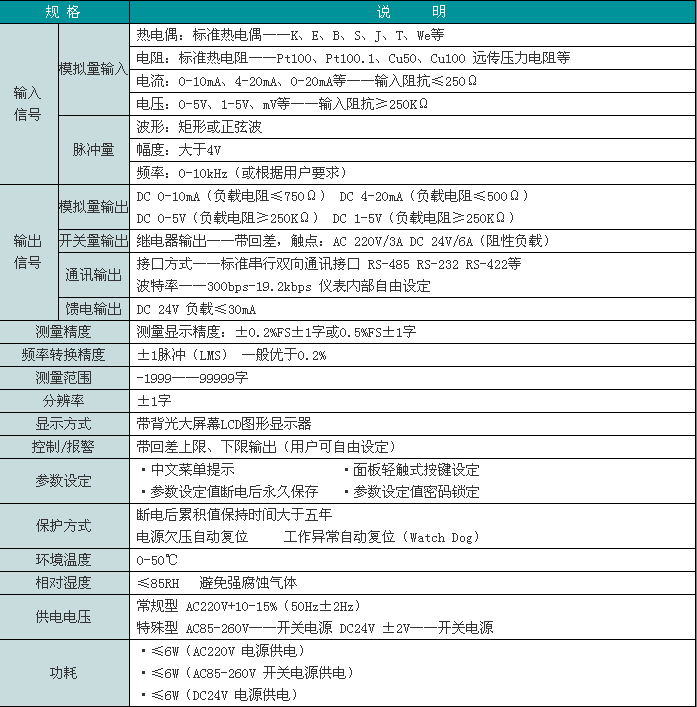

技术参数
型谱表
|
型 号
|
代 码
|
说 明
|
|||||||||||||||
|
SWP-LCD-
|
□
|
□
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
/□□
|
/□□
|
-□
|
□
|
□
|
-□
|
-□
|
-□
|
大屏幕带背光液晶显示仪表
|
|
仪表功能
|
R
|
带记录功能（省略表示不带记录）
|
|||||||||||||||
|
外形尺寸
|
8
|
160×80mm（横）80×160mm（竖）
|
|||||||||||||||
|
输入通道
|
1
2
3
|
单路
双路
三路（第三路只能电压/电流切换）
|
|||||||||||||||
|
控制作用
|
01
03
|
测量记录
三位式控制
|
|||||||||||||||
|
通讯方式
|
□
|
参见“通讯方式”
|
|||||||||||||||
|
第一变送输出
|
□
|
参见“变送输出方式”
|
|||||||||||||||
|
第二变送输出
|
□
|
, , , , |
参见“变送输出方式”
|
||||||||||||||
|
第一路输入类型
|
□□
|
参见“输入类型”
|
|||||||||||||||
|
第二路输入类型
|
□□
|
参见“输入类型”
|
|||||||||||||||
|
第三路输入类型
|
□□
|
参见“输入类型”
|
|||||||||||||||
|
第一报警方式
|
□
|
参见“报警方式”
|
|||||||||||||||
|
第二报警方式
|
□
|
参见“报警方式”
|
|||||||||||||||
|
第三报警方式
|
□
|
参见“报警方式”
|
|||||||||||||||
|
馈电输出
|
P
|
DC24V馈电输出
|
|||||||||||||||
|
供电方式
|
W
T
|
DC24V供电
AC85-260V（开关电源）
AC220V供电（线性电源，可省略）
|
|||||||||||||||
|
外形特征
|
S
|
竖式显示仪表
横式显示仪表
|
|||||||||||||||
注：第三路输入只能为电流或电压。
★通讯方式
|
选型代码
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊规格
|
通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
★变送输出方式：
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊规格
|
★输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~199.9℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA开方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~400.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V开方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V开方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
全切换输入
|
详见下表
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
24
|
频率输入
|
0~10KHz
|
★全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
|
0 01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1~5V
|
21
|
1~5V开方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0~5V
|
22
|
0~5V开方
|
|
03
|
K
|
07
|
WRe3~25
|
12
|
4~20mA
|
19
|
4~20mA开方
|
||
|
04
|
E
|
08
|
Pt100
|
13
|
0~10mA
|
20
|
0~10mA开方
|
★报警方式：
|
选型代码
|
N
|
H
|
L
|
|
报警方式
|
无报警（可省略）
|
上限报警
|
下限报警
|
SWP-LCD-R8301,SWP-LCD-R8303
