1.产品简介：
SWP-LCD-NH系列液位<=>容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。
2.产品参数:

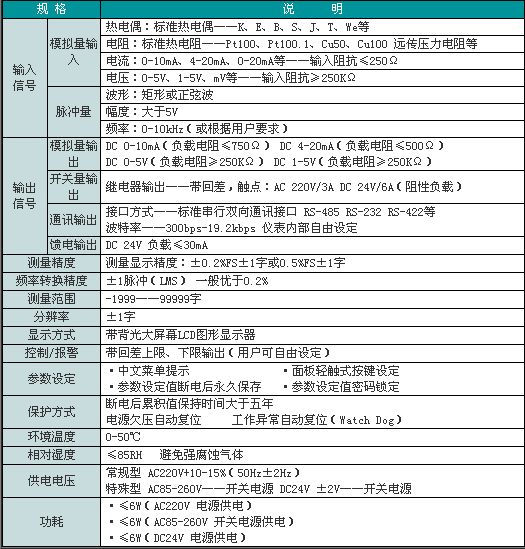

技术参数
型谱表
|
型号
|
代 码
|
说 明
|
|||||||||||
|
SWP-LCD-N
|
□□
|
□
|
□□
|
-□
|
□
|
-□□
|
-□
|
□
|
□
|
□
|
-□
|
-□
|
新一代大屏幕带背光液晶显示仪表
|
|
仪表功能
|
H
|
液位←→容积控制仪
|
|||||||||||
|
HR
|
带记录（液位←→容积控制仪）
|
||||||||||||
|
外形尺寸
|
8
|
160×80mm（横式）80×160mm（竖式）
|
|||||||||||
|
控制作用
|
01
03
|
无控制（或报警）输出
带控制（或报警）输出
|
|||||||||||
|
通讯方式
|
□
|
参见“通讯方式”
|
|||||||||||
|
变送输出
|
□
|
参见“输出方式”
|
|||||||||||
|
输入类型
|
□□
|
参见“输入类型”
|
|||||||||||
|
第一报警方式
|
□
|
参见“报警方式”
|
|||||||||||
|
第二报警方式
|
□
|
参见“报警方式”
|
|||||||||||
|
第三报警方式
|
□
|
参见“报警方式”
|
|||||||||||
|
馈电输出
|
N
P
|
无馈电输出（可省略）
DC24V馈电输出
|
|||||||||||
|
供电方式
|
W
T
|
DC24V供电
AC85-260V（开关电源）
AC220V供电（线性电源，可省略）
|
|||||||||||
|
外形特征
|
S
|
竖式显示仪表
横式显示仪表（可省略）
|
|||||||||||
注1：订购容积仪时，由客户提供所测罐体的尺寸，外形结构，由生产厂家出厂时代为设定，仪表通常带通讯接口，以便进行参数设定。
★通讯方式
|
选型代码
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊规格
|
通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
★输出方式：
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
|
输出方式
|
无输出
|
4~20mA输出
|
0~10mA输出
|
1~5V输出
|
0~5V输出
|
★输入类型：（出厂默认值）
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
说 明
|
|
A
|
4~20mA
|
-1999~99999 d
|
D
|
0~5V
|
-1999~99999 d
|
本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
|
|
B
|
0~10mA
|
-1999~99999 d
|
R
|
用户特定
|
全量程
|
|
|
C
|
1~5V
|
-1999~99999 d
|
★报警方式：
|
选型代码
|
N
|
H
|
L
|
|
报警方式
|
无控制或报警（可省略）
|
上限控制或上限报警
|
下限控制或下限报警
|
