SWP-M30,SWP-M302-SX-B,SWP-M302-SX-Q数**算模块

点击图片查看原图

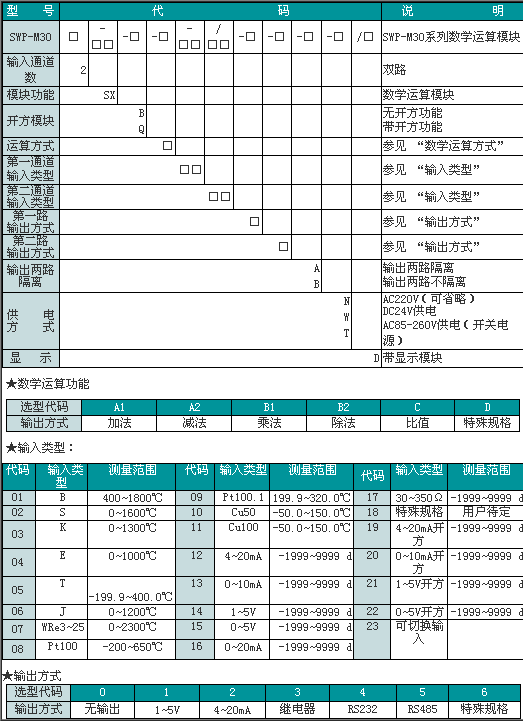

型号：	SWP-M30,SWP-M302-SX-B,SWP-M302-SX-Q数**算模块
PDF下载：	如需产品详细说明请与销售客服联系
浏览次数：	361

公司基本资料信息

联系人销售员(女士)
电话13861877712
地区江苏-无锡市
地址无锡市会北路28-135

详细说明

SWP-M30,SWP-M302-SX-B,SWP-M302-SX-Q数**算模块

1.产品简介：

SWP-M30系列智能变送单元可带双通道，并且可组成不同系列模块的组合：热电阻/热电偶温度变送模块、电压/电流/频率转换模块、配电模块[它给二线制变送器提供电压的同时，接收来自变送器的与差压、压力、液面等成比例的4-20mA DC输出信号]、数学运算模块[它将输入信号进行数学运算（开方、加减、乘除、比值等）后，转换为隔离的1-5V或4-20mA 信号输出]。

2.产品参数:

技术参数

规格		说明
功能		·多种传感器输入功能：20种输入方式高精度: ±0.2F.S或±0.3F.S ·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485 ·变送(PV)输出:DCV,DCI ·馈电输出:DC24V，DC12V,DC5V
电源		90-260VAC 50/60Hz 24VDC
功率消耗		6VA
显示类型		7段LED显示 [PV显示红色] [SV显示绿色]
显示精度		±0.2%F.S
设定类型		面板按键设定
输入	热电偶	K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
	RTD	Cu50,Pt100,Pt100.1
	模拟信号	0-5VDC,1-5VDC,0-10mADC,4-20mADC
输出	继电器	250VAC 5A
	SSR	24VDC ±3V 30mA Max
	SCR	400V/0.5A
	电流	0-20mADC,4-20mADC 负载≤500Ω (PV 传送值)
	电压	0-5VDC,1-5VDC 负载≤250Ω (PV 传送值)
	馈电输出	DC24V,DC12V,DC5V 30mA Max.
通讯	功能	PV值,EV状态,MODBUS协议,SWPBUS协议
	波特率	300-9600bps
	接口	RS232，RS485，TTL电平（面板）
报警输出		带回差报警输出 ON/OFF 全量程
采样时间		0.5秒
耐压		AC 2000V 50/60Hz 1分钟
抗振动		0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时
绝缘强度		Min.100MΩ(at DC500V)
抗干扰		电快速瞬变脉冲群干扰±2kV
记忆保持		约:10年.(使用无电压半导体记忆型)
环境温度		-10~50℃(未结冰状态)
储存温度		-20~60℃(未结冰状态)
环境湿度		35-85%RH
外形尺寸		132×50×86mm
重量		240-400g
