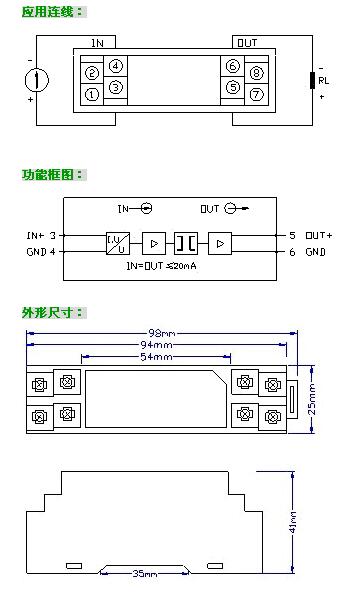

点击图片查看原图
HA17-21,HA17-22,HA17-23,HA17-28,HA17-32,HA17-33,HA17-38,HA17-81,
输入/输出范围选型：
|
型 号 |
说 明 |
||
|
HA17- |
（一入一出)无源信号隔离器 |
||
|
|
1 |
0-10mA |
|
|
2 |
0-20mA |
||
|
3 |
4-20mA |
||
|
8 |
其它 |
||
|
|
1 |
0-10mA |
|
|
2 |
0-20mA |
||
|
3 |
4-20mA |
||
|
8 |
其它 |
||
|
注：本产品无需外供电源 |
|||
主要技术参数：
|
输入阻抗 |
100Ω＋输出负载数 |
|
输出阻抗 |
≤500Ω |
|
精 度 |
±0.1%F.S（RL＝250Ω） |
|
温度系数 |
<50ppm/℃ |
|
环境温度 |
-20℃-＋75℃ |
|
环境湿度 |
0－95%RH （无冷凝） |
|
绝缘电阻 |
输入/输出之间≥100MΩ(500VDC) |
|
绝缘强度 |
输入/输出之间1500VAC/分钟 |
|
频率响应 |
≤2000HZ |
|
电 源 |
无需外部供电 |
|
外形尺寸 |
长×宽×高=98×25×41mm |
|
整机重量 |
约100g |
|
安装导轨 |
DIN35 |
订货注明： 标明输入、输出信号的代码
例：输入4-20mA ；输出4-20mA，无外供电
则无源隔离器型号为HA17-33
HA17无源 ·电流信号输入隔离器，是将直流电流信号经隔离滤波处理后再传送。使用时无需外部供电，可自动获取输入侧信号中的电流而工作。在实际应用中能有效解决信号互连可能出现的问题，同时能有效抑制信号传输过程中的各种干扰。
可与各种电流信号输出的温度、压力、液位、流量变送器等配套使用，完成取回参数信号、隔离转换输出的工作，输出信号可接入数显仪、PLC、变频器等设备，并对接收设备起保护作用。
产品特点：
l 无需外部供电，输入－输出之间全隔离
l 采用SMT表贴工艺及厚膜集成技术
l 模块化表芯设计，免调整
l 高品质进口元器件；低功耗、低温漂、高精度
l 体积小巧，标准DIN35导轨安装，方便快捷
l 性能稳定可靠，可完全替代进口产品
