概述： HD4000超声波液位差计由2个超声波探头和1台主机两部分组成，是一种先进的非接触式物位测量仪器，超声波探头直接安装在被测介质的上方。本仪表具有自动功率调整，增益控制，温度补偿，对干扰回波有抑止功能，有效提高测量结果的精确性；大屏背光LCD显示，全中文菜单，可同时显示高液位、低液位、液位差值；可输出4～20MA模拟信号、可编程控制器、RS485口。
主要参数：
应 用： 各类工业领域的液位测量，特别是污水处理、酸、碱性液体测量
各类工业领域的固体物位及物位差值测量，如煤堆、石块等
测量范围： 液体：0～3m,4m,5m，6m，7m，8m，10m，12m，15m，20m，25m,40m
固 体： 0～2m,3m,4m,5m，6m，7m，8m，10m，12m
信号输出： 4～20mA(液位差值），RS485（任选其一）
开关信号： 四点开关量输出（上限、上上限、下限、下下限）；220VAC/1A
显 示： 大屏背光LCD显示：高液位、低液位、液位差
分 辨率： 1～2mm
计测角度： 8°
设定 键： 现场三位防水轻触键，智能型设计
精 度： 基于标准平面±0.25～0.5%FS
盲 区： 0.25m～0.5m
供 电： 24VDC或 220VAC
过程连接： M66×2或M75×2（超声波探头）
环境温度： -40～70 °C

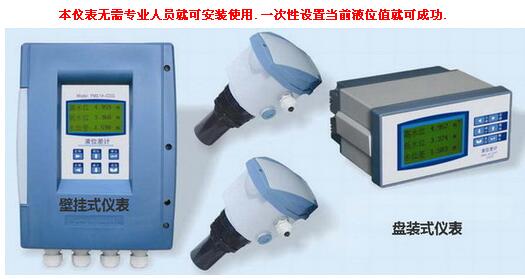

主机安装方式：壁挂式，6位液晶显示
换能器外壳材料：标准型：尼龙； 防腐型：聚四氟乙稀
防护等级： IP66，本安型设计
产品选型：
|
内容 |
代 码 说 明 |
|||||
|
HD4000－ |
高档型液位差计（双探头 ＋1台主机，带控制功能） |
|||||
|
|
3- |
0～3m内各量程 |
||||
|
5- |
0～5m内各量程 |
|||||
|
7- |
0～7m内各量程 |
|||||
|
10- |
0～10m内各量程 |
|||||
|
12- |
0～12m内各量程 |
|||||
|
15- |
0～15m内各量程 |
|||||
|
25- |
0～25m内各量程 |
|||||
|
测量介质 |
Y |
液体 |
||||
|
W |
固体 |
|||||
|
防腐要求 |
N |
标准产品 |
||||
|
F |
防腐型（聚四氟乙稀） |
|||||
|
输出信号 |
I |
4～20mA |
||||
|
H |
RS232、RS485 |
|||||
HD4000-3-YNI,HD4000-3-YNH,HD4000-3-YFI,HD4000-3-YFH,
HD4000-3-WNI,HD4000-3-WNH,HD4000-3-WFI,HD4000-3-WFH,
HD4000-5-YNI,HD4000-5-YNH,HD4000-5-YFI,HD4000-5-YFH,
HD4000-5-WNI,HD4000-5-WNH,HD4000-5-WFI,HD4000-5-WFH,
HD4000-7-YNI,HD4000-7-YNH,HD4000-7-YFI,HD4000-7-YFH,
HD4000-7-WNI,HD4000-7-WNH,HD4000-7-WFI,HD4000-7-WFH,
HD4000-10-YNI,HD4000-10-YNH,HD4000-10-YFI,HD4000-10-YFH,
HD4000-10-WNI,HD4000-10-WNH,HD4000-10-WFI,HD4000-10-WFH,
HD4000-12-YNI,HD4000-12-YNH,HD4000-12-YFI,HD4000-12-YFH,
HD4000-12-WNI,HD4000-12-WNH,HD4000-12-WFI,HD4000-12-WFH,
HD4000-15-YNI,HD4000-15-YNH,HD4000-15-YFI,HD4000-15-YFH,
HD4000-15-WNI,HD4000-15-WNH,HD4000-15-WFI,HD4000-15-WFH,
HD4000-25-YNI,HD4000-25-YNH,HD4000-25-YFI,HD4000-25-YFH,
HD4000-25-WNI,HD4000-25-WNH,HD4000-25-WFI,HD4000-25-WFH,
