产品特性
◇ 来自危险区的直流信号输入：4～20mA，0～20mA，0～5V，0～10V
◇ 经过安全栅隔离、抗干扰抑制等处理后，输出至安全区
◇ 配合DCS/PLC等控制系统或其它单元组合仪表应用
◇ 连接至控制系统：各款 DCS/PLC 的AI卡，接收电流或电压信号
◇ 适用于连接的现场设备：危险区各种设备的直流电流、电压信号
◇ 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区

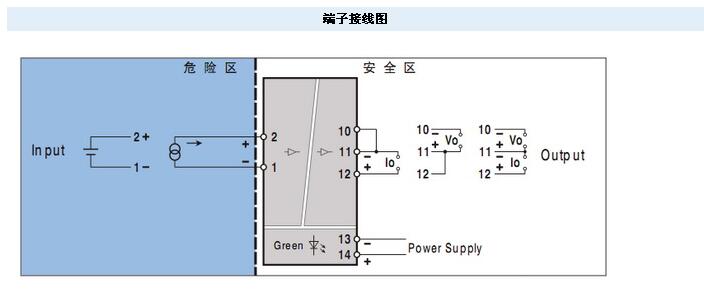

◇ 安装与端子接线：35mm标准DIN导轨卡式安装；端子接线采用簧片式压紧连接
产品概述
直流信号输入隔离安全栅（一入一出）
将处于现场危险区域的各种设备的直流信号（4～20mA，0～5V），经过安全栅隔离、抗干扰抑制等处理后。向安全侧的控制系统或其它智能仪表输出直流电流或 电压信号。
该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。
将处于现场危险区域的各种设备的直流信号（4～20mA，0～5V），经过安全栅隔离、抗干扰抑制等处理后。向安全侧的控制系统或其它智能仪表输出直流电流或 电压信号。
该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。
选型、订货代码
|
订货信息： |
|||
|
TM5051－ |
说 明 |
||
|
输入信号 |
A |
4～20mA |
|
|
B |
0～20mA |
||
|
Z |
0～10mA |
||
|
1 |
1～5V |
||
|
2 |
0～5V |
||
|
3 |
0～10V |
||
|
输出信号 |
A |
4～20mA |
|
|
B |
0～20mA |
||
|
Z |
0～10mA |
||
|
1 |
1～5V |
||
|
2 |
0～5V |
||
|
3 |
0～10V |
||
技术参数
l 供电电源
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：< 25mA
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：< 25mA
l 本安侧输入
输入信号：4～20mA，0～20mA，1～5V，0～5V，0～10V
输入阻抗：电流输入时 50Ω；电压输入时≥500KΩ
输入信号：4～20mA，0～20mA，1～5V，0～5V，0～10V
输入阻抗：电流输入时 50Ω；电压输入时≥500KΩ
l 非本安侧输出：
输出电流：4～20mA；0～20mA；0～10mA
输出电压：1～5V；0～5V；0～10V；其它电压
电流输出允许负载：0～550Ω （满负载 550Ω时, 供电电源≥22VDC）
电压输出阻抗： ≤500Ω
输出纹波： < 10mVp-p
输出电流：4～20mA；0～20mA；0～10mA
输出电压：1～5V；0～5V；0～10V；其它电压
电流输出允许负载：0～550Ω （满负载 550Ω时, 供电电源≥22VDC）
电压输出阻抗： ≤500Ω
输出纹波： < 10mVp-p
l 综合主要技术参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
开机响应时间：< 1s （10～90％）
电源变化影响：±0.1% （20~30VDC 允许电压范围）
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
外形尺寸：厚度×高度×长度＝16×116×110（mm）
标准精度：±0.1%
温度漂移：±0.015% / ℃
开机响应时间：< 1s （10～90％）
电源变化影响：±0.1% （20~30VDC 允许电压范围）
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
外形尺寸：厚度×高度×长度＝16×116×110（mm）
l 安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数： Um = 250V Uo = 10.5V Io = 6mA
Po = 15.8W Lo = 10 mH Co = 1.6μF
防爆等级标志： [Exia]IIC
安全认证参数： Um = 250V Uo = 10.5V Io = 6mA
Po = 15.8W Lo = 10 mH Co = 1.6μF
TM5051-AA,TM5051-AB,TM5051-AZ,TM5051-A1,TM5051-A2,TM5051-A3,
TM5051-BA,TM5051-BB,TM5051-BZ,TM5051-B1,TM5051-B2,TM5051-B3,
TM5051-ZA,TM5051-ZB,TM5051-ZZ,TM5051-Z1,TM5051-Z2,TM5051-Z3,
TM5051-1A,TM5051-1B,TM5051-1Z,TM5051-11,TM5051-12,TM5051-13,
TM5051-2A,TM5051-2B,TM5051-2Z,TM5051-21,TM5051-22,TM5051-23,
TM5051-3A,TM5051-3B,TM5051-3Z,TM5051-31,TM5051-32,TM5051-33,
