TM5053-AA,TM5053-BZ,TM5053-Z1,TM5053-12,TM5053-2A,TM5053-33,一入二出隔离式安全栅

产品特性

◇ 来自危险的直流信号输入：4～20mA，0～20mA，0～5V，0～10V

◇ 分配成2路相互隔离的直流信号输出至安全区

◇ 配合DCS/PLC等控制系统或其它单元组合仪表应用

◇ 连接至控制系统：各款 DCS/PLC 的AI卡，接收电流或电压信号

◇ 适用于连接的现场设备：危险区各种设备的直流电流、电压信号

◇ 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区

◇ 安装与端子接线：35mm标准DIN导轨卡式安装；端子接线采用簧片式压紧连接

产品概述

直流信号输入隔离安全栅（一入二出）
将处于现场危险区域的各种设备的直流信号（4～20mA，0～5V），经过安全栅隔离、抗干扰抑制等处理后。向安全侧的控制系统或其它智能仪表输出2路直流电流或 电压信号。
该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。

选型、订货代码



订货信息：
TM5053－	说　明
输入1路信号	A	4～20mA
	B	0～20mA
	Z	0～10mA
	1	1～5V
	2	0～5V
	3	0～10V
输出2路信号		A	4～20mA
		B	0～20mA
		Z	0～10mA
		1	1～5V
		2	0～5V
		3	0～10V

























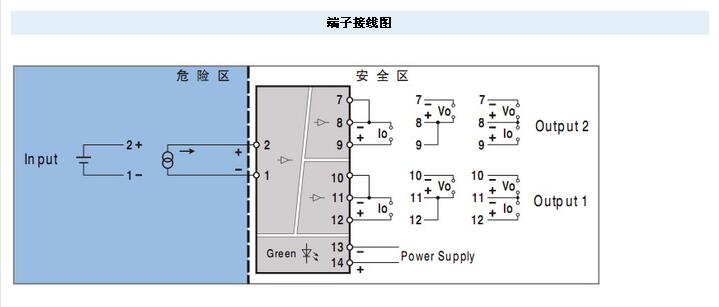

技术参数

l  供电电源
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：< 25mA

l  本安侧输入：1路信号
输入信号：4～20mA，0～20mA，0～5V，0～10V
输入阻抗：电流输入时 50Ω；电压输入时≥500KΩ

l  非本安侧输出：2路信号
输出电流：4～20mA；0～20mA；0～10mA
输出电压：1～5V；0～5V；0～10V；其它电压
电流输出允许负载：0～550Ω （满负载 550Ω时, 供电电源≥22VDC）
电压输出阻抗： ≤500Ω
输出纹波： < 10mVp-p

l  综合主要技术参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
开机响应时间：< 1s （10～90％）
电源变化影响：±0.1% （20~30VDC 允许电压范围）
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
外形尺寸：厚度×高度×长度＝16×116×110（mm）

l  安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数：    Um = 250V    Uo = 10.5V     Io = 6mA
                         Po = 15.8W    Lo = 10 mH    Co = 1.6μF
