产品特性
◇ 接收来自危险区域的开关或接近开关信号
◇ 适用于连接至控制系统：各款DCS/PLC 的DI卡
◇ 适用于连接的现场设备：干接点开关，接近开关
◇ 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区
◇ 采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离
◇ 安装与端子接线：35mm 标准DIN导轨卡式安装；端子接线采用簧片式压紧连接
产品概述
开关量输入隔离安全栅
接收来自危险区域的开关或接近开关信号，通过安全栅隔离，以继电器触点（电平信号或晶体管）输出方式传送至安全区的控制系统或其它组合仪表。
该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。
接收来自危险区域的开关或接近开关信号，通过安全栅隔离，以继电器触点（电平信号或晶体管）输出方式传送至安全区的控制系统或其它组合仪表。
该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。

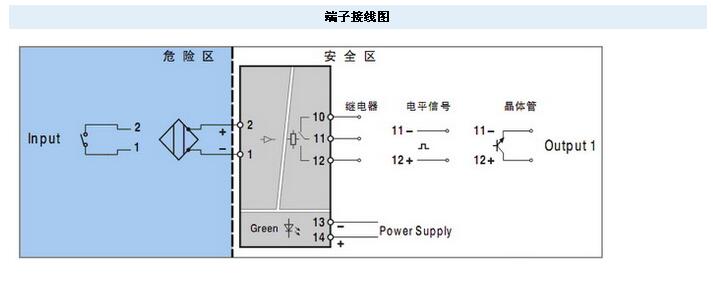

选型、订货代码
|
订货信息： |
||
|
订货型号／规格 |
输入信号 |
输出信号 |
|
TM5011-12 |
开关，NAMUR接近开关 |
继电器触点 |
|
TM5011-13 |
开关，NAMUR接近开关 |
电平信号 |
|
TM5011-14 |
开关，NAMUR接近开关 |
晶体管 |
技术参数
l 供电电源
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：< 25mA
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：< 25mA
l 本安侧输入
输入开关类型：开关；NAMUR 型(DIN19234标准)接近开关
供电电压：8V （开路状态）; 短路电流：约 8mA
开关阀值：约 1.5mA; 回滞：典型值 0.2 mA
输入开关类型：开关；NAMUR 型(DIN19234标准)接近开关
供电电压：8V （开路状态）; 短路电流：约 8mA
开关阀值：约 1.5mA; 回滞：典型值 0.2 mA
l 非本安侧输出
输出类型：
A. 继电器触点：单刀转换继电器
触点特性：24VDC，2A ；负载类型：电阻性负载
响应时间：≤10ms
B. 电平信号：高电平 4.5V ~ 5.5V ；低电平 ≤0.5V ；高电平驱动能力≤20mA
C. 晶体管：外部供电电压≤40V；驱动输出电流≤40mA
晶体管集电极输出 高电平: VCC； 低电平: ≤2.5V
晶体管发射极输出 高电平: VCC -2.5V；低电平:≤ 0.5V
输出类型：
A. 继电器触点：单刀转换继电器
触点特性：24VDC，2A ；负载类型：电阻性负载
响应时间：≤10ms
B. 电平信号：高电平 4.5V ~ 5.5V ；低电平 ≤0.5V ；高电平驱动能力≤20mA
C. 晶体管：外部供电电压≤40V；驱动输出电流≤40mA
晶体管集电极输出 高电平: VCC； 低电平: ≤2.5V
晶体管发射极输出 高电平: VCC -2.5V；低电平:≤ 0.5V
l 输入/输出特性
以继电器触点输出方式为例说明其输入/输出之特性:
正常相位（*注明: 括符内描述为反向相位）
☆ 现场开关闭合或输入回路电流 > 2.1mA， 继电器触点输出被激励：
面板上输出指示黄色灯亮（反相时，不激励，输出指示黄色灯灭）
☆ 现场开关断开或输入回路电流 < 1.2mA，继电器触点输出不激励:
面板上输出指示黄色, , , 灯灭, （反相时，被激励，输出指示黄色灯亮）
*注明：若需要反向相位，需通过该产品内部的微型开关设置，用户订货时注明。
以继电器触点输出方式为例说明其输入/输出之特性:
正常相位（*注明: 括符内描述为反向相位）
☆ 现场开关闭合或输入回路电流 > 2.1mA， 继电器触点输出被激励：
面板上输出指示黄色灯亮（反相时，不激励，输出指示黄色灯灭）
☆ 现场开关断开或输入回路电流 < 1.2mA，继电器触点输出不激励:
面板上输出指示黄色, , , 灯灭, （反相时，被激励，输出指示黄色灯亮）
*注明：若需要反向相位，需通过该产品内部的微型开关设置，用户订货时注明。
l 综合主要技术参数
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
外形尺寸：厚度×高度×长度＝16×116×110（mm）
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
外形尺寸：厚度×高度×长度＝16×116×110（mm）
l 安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数： Um = 250V Uo = 11V Io = 15mA
Po = 41.2mW Lo = 10mH Co = 1.4μF
防爆等级标志： [Exia]IIC
安全认证参数： Um = 250V Uo = 11V Io = 15mA
Po = 41.2mW Lo = 10mH Co = 1.4μF
